JY02A BLDC 모터 드라이버 IC 차단 보호

브랜드 이름:	JUYI
모델 번호:	JY02A
모크:	1개 세트
가격:	협상 가능
포장에 대한 세부 사항:	PE bag+ 통
지불 조건:	T/T,L/C,Paypal

자세한 정보

제품 설명

자세한 정보

원래 장소:

작동 전압:

4.5 v-5.5 Ｖ.

작업 온도:

-55-125 Ｃ

드라이브 모드:

적응성 모터:

센서리스 모터

32 밀리미터

공급 능력:

1000sets/day

강조하다:

IC BLDC 모터 구동장치

센서리스 비엘디시 모터 운전자

단순한 주변 회로 BLDC IC

제품 설명

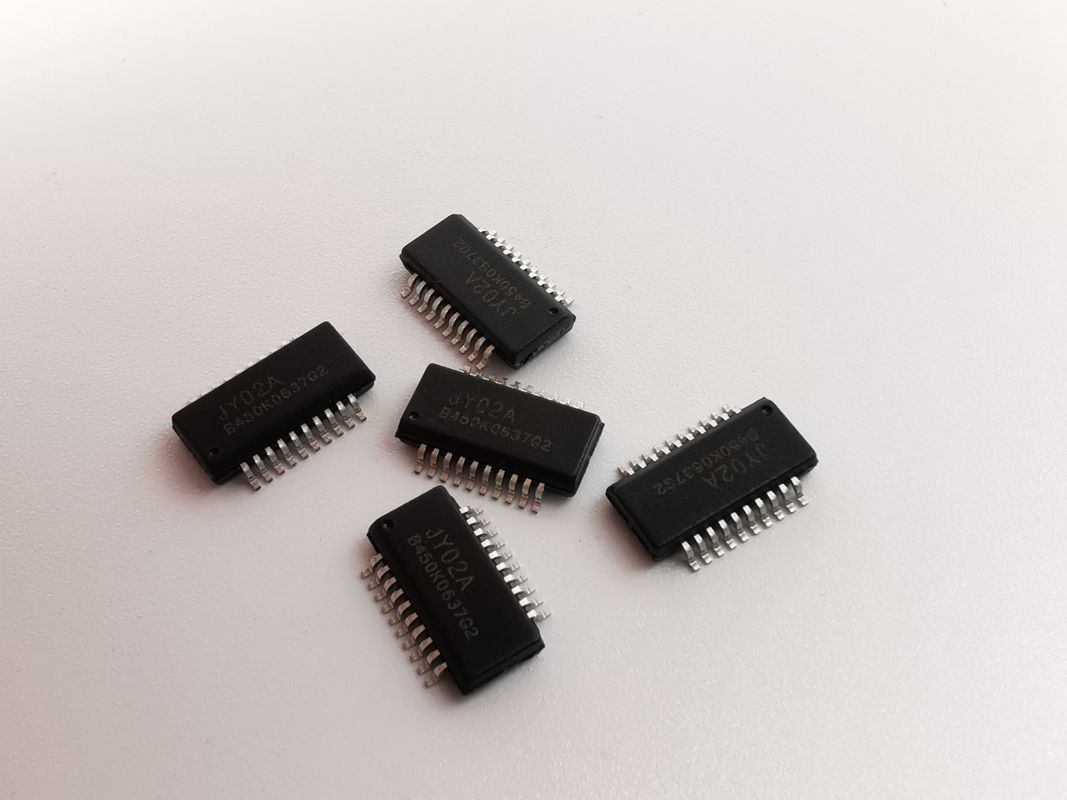

JY02A BLDC 모터 드라이버 IC 차단 보호

JY02A

센서 없는 브러쉬 없는 DC 모터 제어 IC

JY02A는 센서 없는 브러쉬 없는 DC 모터의 ASIC입니다. 간단한 주변 회로, 완벽한 기능, 컴팩트한 크기, 간단한 디버깅

(거의 디버깅 없이), 높은 드라이브 효율성, 유연한 적용, 광범위한 적용 등

JY02A는 프로그램 작성의 문제를 해결하는 순수한 하드웨어 응용 IC입니다. JY02A는 내부적으로 다양한 센서 없는

브러쉬리스 DC 모터 드라이브 제어 회로, 예를 들어 적응식 시작 회로, 전력 보상 회로, Q 값 수정 회로, 전력

요인 교정, 단계 감지 회로, 양방향 작동 디코딩 회로, 잠겨있는 로터 보호 회로, 역전기

힘 탐지 회로, 전류 탐지 및 제어 회로, 전압 탐지 및 보호 회로, 등

구성 요소 조정, 다양한 센서없는 브러쉬리스 DC 모터를 구동 할 수 있습니다, JY02A는 매우 많은

대부분의 응용 프로그램에서 중요합니다. JY02A는 "Y" 및 "삼각형" 연결과 함께 3 단계 DC 브러시리스 모터에 적용 될 수 있습니다.

응용 분야: 청소 로봇, 자동차용 물 펌프, 벽에 매달린 보일러 순환 펌프, 가정용 부스터 펌프, 산소 발전기

각종 팬/풍기, 전기 스크루드라이버, 전기 커튼, 자동 문, 수압 오일 펌프, 고압 공기 펌프, 자동차

에어컨 압축기, DC 브러쉬리스 압축기, AGV 트롤리, 다양한 선형 및 루프 물류 분류 장비, 잔디 깎기,

스프레이어, 수중 프로펠러 등

기능적 특징:

☆작업 전압: 4.5v-5.5V. ☆작업 온도: -55 ~ 125 °C

☆운전 모드: SPWM ☆응용 모터: 센서 없는 BLDC 모터

☆방향 제어: CW/CCW ☆소프트 역전: 예

☆속도 신호: 네 ☆ 과부하 보호: 네

☆전류 닫힌 루프: 예 ☆동전 드라이브: 예

☆물쇠 보호: 예 ☆시작 토크 조절: 예

☆ 부드러운 시작: 예 ☆특별 기술: JYKJ 완전 상태 안전 시작 기능

☆속도 조절: 선형 ☆EAI 자기 적응 기능

PIN 이름 함수 참고

DC 전기 특성

JY02A 내부 기능 블록 다이어그램

참고: JY02A 드라이브 신호는 양극성 출력, 적응된 MOS 드라이브 회로와 전력 MOS를 선택하는 것이 매우 중요합니다!

JY02A 드라이브 모드와 매개 변수:

1:UH/VH/WH 단계 상단 드라이브 PWM 출력,UL/VL/WL 단계 하단 드라이브 전환 신호 출력,이 드라이브 모드

특히 고전압 및 고전력 모터의 적용에서 하드웨어 비용을 줄이는 경제적인 방법입니다.

드라이버. 상단 드라이브 PWM 출력 모드는 하단 드라이브 PWM 출력 모드보다 더 쉬운 회로와 더 높은 안정성입니다.

2: JY02A의 PWM 주파수는 13KHz입니다. 이는 효율의 전체 비율을 고려하는 것뿐만 아니라

그리고 소음, 하지만 또한 전력 증가 및 운전 회로의 전력 소비를 줄입니다.

모터가 같은 전원 공급에서 20KHz보다 높습니다.

JY02A의 펄스

JY02A는 BLDC 모터 전동 단계에서 매번 하나의 펄스 신호를 출력하는 것을 참고하십시오.

JY02A는 모터가 회전 할 때 하나의 펄스를 생성하지 않습니다. 예를 들어 다음과 같은 스케마적 다이어그램:

로터, 2 쌍의 전구 모터, 그것은 모터가 각 라운드에 대해 6 번 전동 단계가 필요하다는 것을 의미합니다. 그래서 JY02A는

출력 6개의 펄스 각 모터 라운드

2 쌍의 극 내부 로터 모터의 내부 구조의 스케마

앞동기 출력 오실로그램

(SPWM 출력 시누소이드 근처, 잘 전자기 소음 제한)

역동 출력 오실로그램

(SPWM 출력 시누소이드 근처, 잘 전자기 소음 제한)

적용 방식:

1. JY02A 전형적인 응용 프로그램 센서 없는 브러쉬 없는 DC 모터의 스케마

JY02A는 BEMF 탐지 회로가 내장되어 있습니다.

JY02A 센서 없는 브러시 없는 DC 모터에 대한 외부 비교 회로 필요 없습니다

참고:

현재 신호 피드백 입력 터미널입니다. IS 터미널 전압이 40mV에 도달하면, 시스템은 과부하 모니터링을 시작합니다.

그리고 일정한 전류 제어 상태로 들어가게 됩니다. VR 단말 전압이나 부하 증가에 의해 구동 전류는 더 이상 증가하지 않습니다.

이 기능은 효과적으로 MOSFET가 부하가 너무 커지면 소화되는 것을 방지하고, 유지하도록 모터에 전력을 공급할 수 있습니다.

최대 운전 상태: 사고 전류가 계속 증가하면 IS 단말기의 전압이 90mV에 도달하거나 초과합니다.

JY02A는 즉시 보호 상태로 들어가고 모든 출력을 닫습니다. 보호는 VR가 0V로 감소 할 때만 방출됩니다.

또는 재충전

오름 법칙에 따르면, 우리는 보호 전류 값을 변경하기 위해 R의 값을 변경해야 합니다. JY02A는 매우 유연합니다

현재 보호 (이 나중에 더 많은)

기능 설명 및 응용 고려 사항

a) 과부하 보호 및 전류 샘플링 저항 값 선택

JY02A는 비교적 완전한 과부하 보호 기능을 가지고 있습니다. JY02A의 과부하 보호 및 현재 이상 보호 기능을

전류 샘플링 저항 R가 올바르게 선택되면 만 효과가 발생합니다. Is 핀 전압이 0.40mV에 도달하면,

과부하 모니터링이 시작되고 일정한 전류 상태에 들어가고 운전 전류를 일정하게 유지합니다. 이 상태에서 운전 전류는

전류는 VR 핀의 전압과 함께 더 이상 상승하지 않습니다, 그리고 부하 증가와 함께 증가하지 않습니다. 이 상태에서, JY02A는 계속됩니다

모터에 일정한 전력을 공급하고 모터를 정상 작동 상태로 유지합니다.

시스템은 4.5 마이크로초 안에 모든 출력을 판단합니다.

다음은 다음과 같이 R 값을 올바르게 선택하는 방법에 대한 자세한 예입니다.

R 값 공식: I = 0.04/R

I: 일정한 전류 설정 값, 단위: A

0.04: JY02A의 Is 핀의 전압 값

R: 전류 제한 저항, 단위: 오름

예를 들어, 3A의 작동 전류를 가진 컨트롤러, 안전을 위해 일정한 전류를 5A로 설정하고, 시스템은

5A 전류가 5A에 도달하거나 5A를 초과 할 때, 공식 I = 0.04 / R, R = 0.04/I에 따라 R 값 = 0.04 / 5 = 0.008 오엄, 그래서 전류

샘플링 저항은 8 밀리오프스의 전력 저항을 사용해야 합니다 (현류 샘플링 저항은 일반적으로 시멘트 저항과 콘스탄트 와이어입니다)

(b) 잠겨있는 로터 보호:

JY02A는 자동 재시작 기능이 있습니다. 실행 모터가 외부 힘에 의해 차단되면, 시스템은 자동으로 보호하고

재시작. 재시작이 10번 실패하면 자동으로 출력을 중지합니다. 전원을 끊거나

보호 장치 잠금 해제하기 위해 0V로 VR 핀을 켜고 모터를 다시 시작하기 위해 VR 전압을 높여

c) Z/F 부드러운 역행:

JY02A의 16번째 핀 Z/F는 역전 제어 핀이다. 이 핀은 5V 또는 GND에 연결될 수 있다. JY02A는 부드러운 역전 기능을 가지고 있다.

이 기능은 많은 응용 프로그램에서 MOSFET 및 모터를 보호하고 신뢰성 및 서비스 수명, 특정 운영을 향상시킵니다.

모터가 한 방향으로 회전할 때, Z/F 전압 수준이 변하면, 드라이버가 먼저 출력을 멈추고, 모터가 회전합니다.

멈추기 전까지 자유롭게 움직이고 다른 방향으로 달려갑니다.

d) FG 속도 신호 피드백:

JY02A는 또한 모터를 운전하는 동안 속도 펄스 신호를 출력합니다. JY02A는 각 단계 전동에 하나의 펄스를 출력합니다. 이것은 완벽하게

정밀한 속도 조절의 경우 DC 브러시리스 팬, DC 브러시리스 펌프 등

속도 신호 피드백으로, 이러한 기능을 달성하기 쉽습니다, 안정적인 속도와 안정적인 토크를 필요로, 그리고 폐쇄 루프

제어 용액

e) TC 온도 보호 포트:

JY02A는 외부 연결 온도 보호 기능이 있습니다. 응용 프로그램은 매우 간단합니다, 외부 NTC와 저항만 있습니다.

필요한 경우, NTC를 MOSFET 또는 모터와 같은 모니터링이 필요한 곳에 배치 할 수 있습니다.

안전 값으로 온도가 내려가면 시스템이 자동으로 보호합니다.

NTC의 매개 변수: 10K3950K의 NTC, 10K 1%의 분할 저항, 이 매개 변수에 따라 온도는 자동으로

온도가 100도까지 도달 할 때 보호, 물론 당신은 또한 다른 모델을 교체 할 수 있습니다 NTC 또는 디바이더 저항을 조정

실제 용도에 따라 저항의 값은 보호하고자 하는 온도 값에 도달합니다.

f) QD 시작 토크 조정:

QD 터미널의 전압을 조정함으로써 시작 토크를 직접 변경할 수 있습니다. 전압 조정 범위는 0V-2.5V이며,

정상 모터 시작 토크 전압은 0V - 0.8V 사이입니다 (시작 토크는 더 나은보다 더 크지 않습니다)

요약:

DC 브러시리스 홀리스 모터 드라이버에 영향을 미치는 많은 요소가 있습니다.

인덕턴스, 역 EMF, 시작 부하 등 DC 브러시리스 모터 드라이브 성능에 영향을 줄 것입니다.

그래서 더 많은 테스트가 필요합니다. 완벽한 고효율, 안정적인 DC 브러시리스 센서리스 모터 드라이버를 만들기 위해서입니다.

선언:

DC 브러쉬리스 센서리스 모터 드라이버의 성능을 향상시키기 위해, 부피를 줄이고 생산 및 개발을 줄이십시오

비용, JY02A는 우리의 두 번째 DC 브러쉬리스 센서리스 모터 드라이버 IC입니다.

모든 회로 DC 브러시리스 센서리스 모터 드라이버 (전력 구성 요소를 제외). 우리의 고객에게 더 나은 서비스를 제공하기 위해, 우리는

우리는 JY02의 전형적인 응용 회로를 세 가지 참조로 제공합니다. 우리는 시장 응용 프로그램에 따라 성능을 계속 향상시킬 것입니다.

실제 IC 기능이 이 문서의 소개에서 약간 다를 수 있습니다, 응용 프로그램에서 문제가 있다면,

최신 정보를 위해 저희에게 연락하십시오.

참고로 세 가지 일반적인 응용 스케마와 제품 사진이 있습니다. 이 스케마들은 모두 대량 생산에 검증되었습니다.

이 세 가지 전형적인 응용 스키마는 기본적으로 대부분의 응용 프로그램을 다루고 있습니다.

JY02A 소전력 DC 브러시리스 홀리스 모터 드라이브 응용 스키마

작동 전압:7.5V---28V

최대 작동 전류:3A

최대 출력: 30W

소 전력 DC 브러시리스 센서리스 모터 드라이버 제품 사진

크기: L 45mm * W: 32mm * H 12mm

JY02A 중형 전력 DC 브러시리스 홀리스 모터 드라이브 응용 스키마

작동 전압:12V~-36V

최대 작동 전류: 16A

최대 출력: 500W ((MOS:TO220)

중형 전력 DC 브러시리스 센서리스 모터 드라이버 제품 사진

크기: L 63mm * W:42.5mm*H 12mm

JY02A 고전압 DC 브러시리스 홀리스 모터 드라이브 응용 스키마

작동 전압: 80V----265VAC

최대 작동 전류:1A

최대 출력력:150W

고전압 DC 브러시리스 센서리스 모터 드라이버 제품 사진

크기: L 77mm * W: 60mm * H 32mm

JY02A 사용 설명서를 다운로드

JY02A_V2-영어2.pdf
