JUYI 48V BLDC 모터 컨트롤러 JYQD-YL01D 빠른 역제동 기능

브랜드 이름:	JUYI
모델 번호:	JYQD-YL01D
모크:	1 세트
가격:	협상 가능
포장에 대한 세부 사항:	PE 가방 + 판지
지불 조건:	L/C,T/T,PayPal

자세한 정보

제품 설명

자세한 정보

원래 장소:

맞춤형 서비스:

작동 전압:

12V/24V/48V DC

단계 번호:

속도 조절:

0-5V/듀티 사이클

사용 전류:

적당한 모터:

센서 모터

워킹 모드:

과열 보호:

경보 출력부:

속도 표시 범위:

0-99999/RPM

공급 능력:

1000이지 세트 / 일

강조하다:

48v bldc 모터 컨트롤러

Bldc 모터 컨트롤러

빠른 역제동 BLDC 모터 컨트롤러

제품 설명

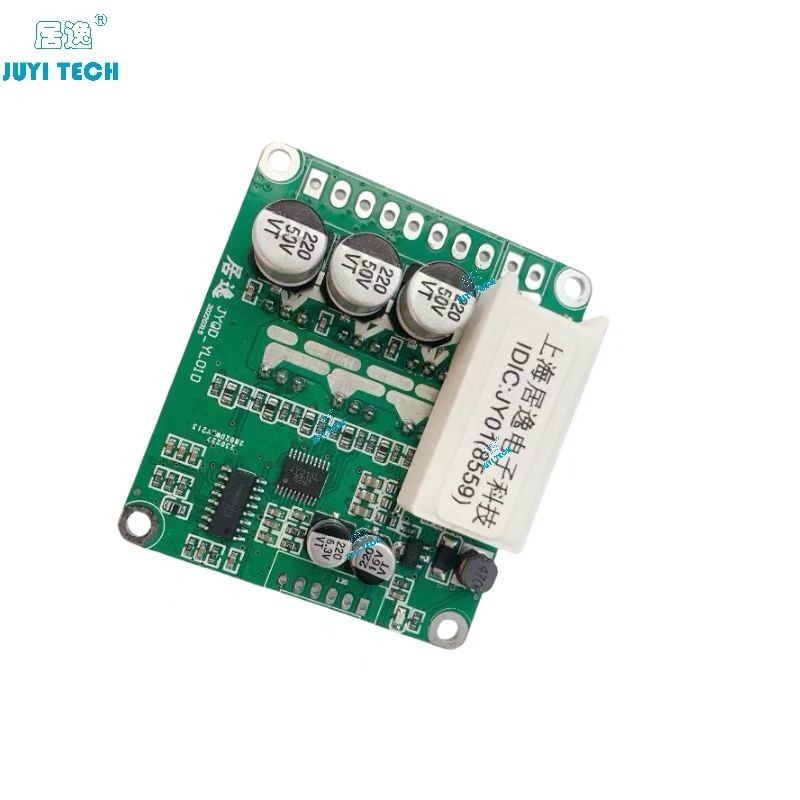

JUYI 48V BLDC 모터 컨트롤러 JYQD-YL01D 빠른 역제동 기능

JUYI 48V BLDC 모터 컨트롤러 JYQD-YL01D 빠른 역제동 기능 0

모델	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
작업 온도°C)	-2085.	-2085.	-2085.	-2085.
작동 전압(V)	12V~48V	12V~48V	12V~48V	12V~48V
최대 작동량 전류 (A)	15A	15A	15A	15A
PWM 속도 조절기 PWM 주파수 20KHZ)	작업주기 0- 100%	작업주기 0- 100%	작업주기 0- 100%	작업주기 0- 100%
아날로그 전압 속도 조절 (V)	0~5V	0-2,5V	0~5V	0-2,5V
라이너 브레이크 (V)	0~5V	0-2,5V	0~5V	0-2,5V
스피드 플러스 신호 출력	√	√	√	√
역행 기능	√	√	√	√
안전 시작 기능	X	X	√	√

적용 영역

원격 제어 전기 차량, 두 바퀴 균형 차량, 원격 제어 휠체어, 의료 기계, 오락 차량, 로봇 등

사용 설명서:

1.모터의 전압 및 전력 매개 변수가 지정된 드라이버 보드의 범위를 초과하지 않는지 확인합니다.

2.이 드라이버 보드는 3단계 브러시리스 센서리스 모터에 사용되지만 모든 3단계 브러시리스 센서리스 모터에 직접 적합하지 않습니다. 홀 각도는 120도여야합니다.

3.JYQD-YL01D의 브레이크 기능은 반응 브레이크입니다. 모터는 브레이크를 회전시켜 재활용에 필요한 에너지를 생산합니다.운전자 손상을 피하기 위해 조절 된 힘으로 테스트 할 때 브레이크 기능을 사용하지 마십시오..

4.드라이버 보드의 5V 출력 포트는 100MA보다 낮은 전류로 단일 칩 컴퓨터로 제어 할 수 있습니다.

5.운전자 보드에 대한 단열과 열 분산에 주의를 기울여 주십시오.

6.안전 시작 기능: 속도 조절 장치가 올바른 위치에 있지 않거나 가동 후 속도 재설정 장치가 유효하지 않은 경우, 속도 조절 장치 또는 브레이크 재설정 장치가 괜찮을 수 있도록하십시오.

드라이버 보드 다이어그램

배선 다이어그램

1제어 포트 (오른쪽) 2.54 구멍 간격

5V- 컨트롤 보드 내부 출력 5V

EL- 브레이크 제어 포트, 반응형 선형 브레이크, 에너지 회수 기능, 아날로그 전압 브레이크 0-5V. 일정한 속도 +의 경우, 브레이크 전압이 높을수록,제동력이 0-100% 높을수록.

M-속도 신호 출력 포트, 펄스 주파수는 모터 속도 (펄스 비율은 모터와 관련이 있습니다) 에 비례합니다

Z / F- 긍정 및 역 제어 포트. 하드 변경, 5V 또는 한 방향으로 잠금, 다른 방향으로 GND.

VR- 속도 조절 포트, 아날로그 전압 속도 조절 0V ~ 5V (~ 0.2V ~ 2.5V) 속도 조절, 선형 속도 조절 낮은에서 높은. 외부 PWM 속도 조절은 드라이브 보드와 공유해야합니다.

GND- 컨트롤 보드

2전원 포트 (왼쪽) 3.96 구멍 간격

P +- 전력 입력 카토드 12V-48V (지원 리??)

P-- 전원 공급 입력 음 전극

MC / W- - 모터 단계 라인의 하나

MB / V- - 모터 단계 라인의 하나

MA / U- - 모터 단계 라인의 하나

GND- - 모터 홀 부정 전극

HA- - 모터 홀 신호 1

HB- - 모터 홀 신호 1

HC- 모터 홀 신호 1

5V- - 모터 홀 긍정적 전 kutub

3. 운전자 보드가 모터에서 50cm 이상 떨어져있는 경우 보호 된 전선을 사용하십시오. 그렇지 않으면 정상적인 사용에 영향을 미치는 비정상적인 운전으로 이어질 수 있습니다.

4. 최대 전류로 계속 작동하면 열 분산에 주의하십시오.

차원 그림
